Un bon « plan » sous illustrator !

carte-dessin

Comment dessiner un plan de ville sous Illustrator en 30s

Qui n'a jamais eu à redessiner un plan de ville sous illustrator ?

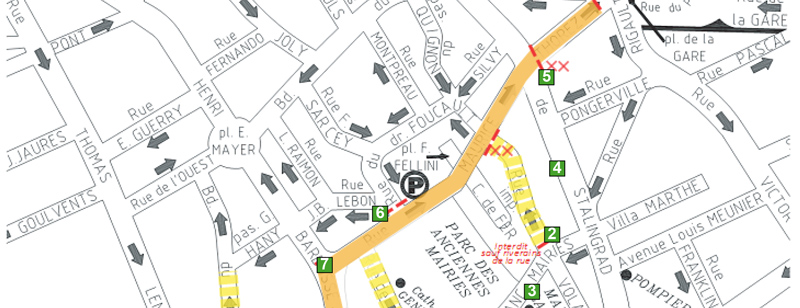

Vous recevez généralement un plan scanné en basse définition, avec les indications de votre client à la main dessus. Votre rôle de designer sera de la simplifier, et le rendre compatible avec votre charte graphique. En fonction de la taille de la carte à redessiner cela peut s'avérer vraiment un travail laborieux !

Voici donc notre petite astuce maison.

openstreet-map-to-illustrator-vector

Exporter la carte vectorielle depuis OpenStreetMap

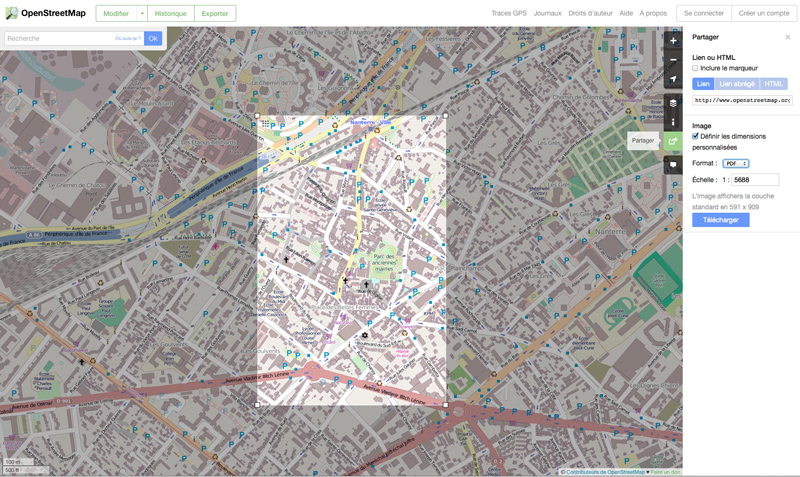

1- Se rendre sur http://www.openstreetmap.org, et choisir sa zone, et son zoom.
On peut aussi choisir parmi les différents styles de cartes (regular, transport, cyclable...).

2- Dans l'onglet "partager" à gauche de la carte, on peut choisir d'exporter sa carte au format "PDF". On peut aussi sélectionner une zone précise de la carte. Attention, au moment de l'export, leur serveur est parfois surchargé, il faudra peut-être s'y reprendre à deux fois.

3- Ouvrir le fichier Pdf dans illustrator. :-)

openstreet-map-to-illustrator-clean-error

Nettoyage de la carte sous illustrator

La carte est remplie de détails inutiles, et puis vous allez forcement souhaiter en changer les couleurs, etc.

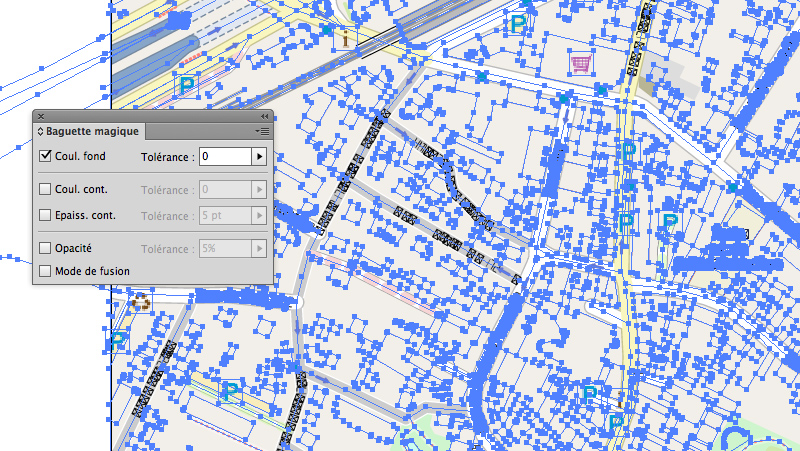

Là c'est plus vraiment un secret, mais juste des bons tuyaux sous illustrator. Les options de la baguette magique permettent de sélectionner tous les objets de la scène qui aurait la même couleur de fond ou de contour. Pour cela, indiquez O comme tolérance et cliquez sur l'un des éléments à supprimer.

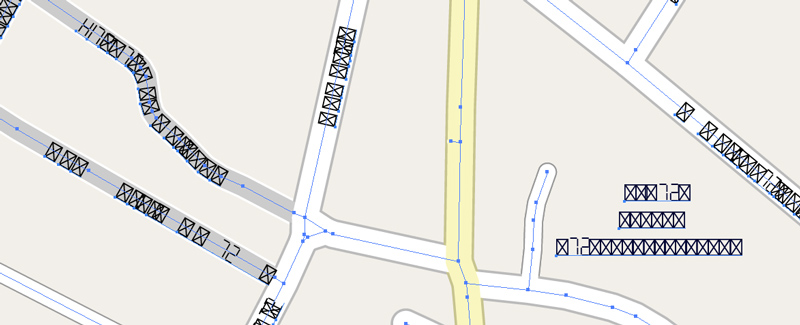

Vous allez vous rendre compte d'un défaut, les textes des noms de rues sont en mode "petits carrés". Le problème provient de l'encodage de la typographie "DejaVu" spécifique à OpenStreetMap. Nous n'avons pas réussi à régler ce problème, ce qui oblige à remettre à la main tous les noms de rues.

Pour supprimer tous les textes d'un seul coup il faut passer par le menu "Sélection / Objet / tous les objets textes". Vous pouvez aussi utiliser ce menu pour nettoyer votre plan illustrator !

openstreet-map-to-illustrator-text

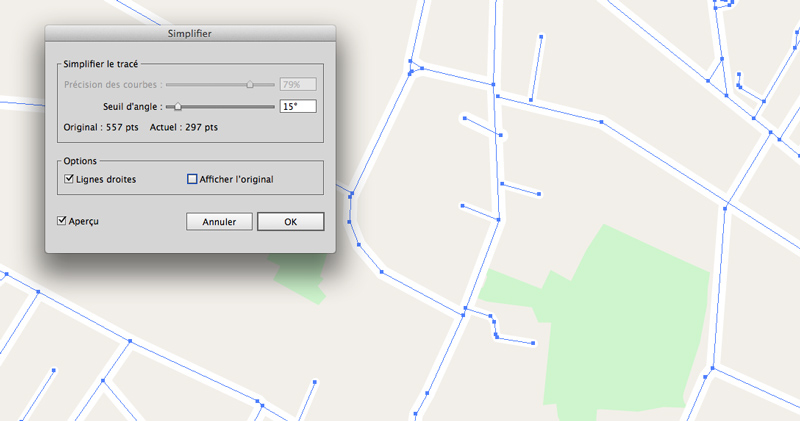

Enfin pour terminer, un petit nettoyage des tracés s'impose. Ces derniers sont souvent remplis de "points", ce qui donne leur donne un petit aspect irrégulier. Le plus simple c'est d'aller dans le menu "Objets / Tracés / Simplifier les tracés", et éventuellement cocher l'option "ligne droite".

openstreet-map-to-illustrator-lignedroite

Après, c'est à vous d'attaquer le design graphique de votre carte sous illustrator !


Noter cet article :
Un bon « plan » sous illustrator !
5 sur 1 vote

Partager cet article :
Articles complémentaires :


21 commentaires :

  1. Super astuce, j’en ai justement besoin pour mon prochain projet ;)

  2. Quelques rectifications:
    – les œuvres dérivées des données OSM n’ont pas à être sous licence libre. Vous pouvez choisir la licence de votre choix. Seules les données géographiques constitutives d’OSM sont sous licence ODbL qui impose le partage à l’identique
    – il n’y a pas besoin d’être contributeur à OSM pour avoir le droit d’utiliser les données OSM
    – oui, l’export depuis le site web est souvent indisponible… un peu surchargé le pauvre ;)

    Il y a des moyens plus simples et efficace pour produire une carte. TileMill cité dans les commentaires en est un.
    Malheureusement l’export SVG ou PDF est difficilement exploitable ensuite sous Illustrator. Beaucoup trop d’objets, les textes « explosés » en lettre à lettre.
    Il y a d’autres techniques possible… venez en discuter sur http://forum.openstreetmap.fr/ ;)

  3. Pieren :

    Curieux « plan ». Certes, 30 secondes pour exporter mais ensuite il faut retaper tous les noms de rue à la main… Comme dit cquest, il faut créditer OSM mais la license du produit dérivé d’OSM n’a pas être obligatoirement libre (voir sur le site osm.org) et n’a pas besoin ni de s’inscrire ni de demander quoi que ce soit pour utiliser les données. Sinon, il existe d’autres moyens que de faire un simple « export » qui est limité par la taille et la disponibilité du serveur : http://wiki.openstreetmap.org/wiki/Exporting_to_Adobe_Illustrator

  4. Hervé :

    Vous pouvez tout simplement vectoriser votre carte bitmap sous illustrator à partir de la version CS5. Avant on utilisait Streamline.
    Salut à tous

  5. Singula Mbaye Amadou :

    Je ne sais pas comment le télécharger mais , je vais essayer de trouver comment télécharger.

  6. Singula Mbaye Amadou :

    je ne sais pas comment le télécharger , mais , je vais essayer comment télécharger.

  7. […] (04.29) Tuto ‹ PIERRE CIMBUREK PHOTOGRAPHY. Création de site Web et tuto vidéo en Graphisme. Dessiner rapidement un plan de ville sous illustrator […]

  8. vasken :

    Bonsoir,
    je n’arrive pas à télécharger, j’ai le droit à « Error The server is too busy at the moment. Please wait a few minutes before trying again. » mais rien ne se passe après plusieur essaie. Quelqu’un aurais une solution? J’ai essayer le jpeg et le svg même message.

  9. Gambetta :

    Bonjour, j’ai téléchargé la police DejaVu qui se trouve un peu partout et je l’ai installée. Je n’ai pas de petits carrés, ça fonctionne parfaitement ! Merci beaucoup.
